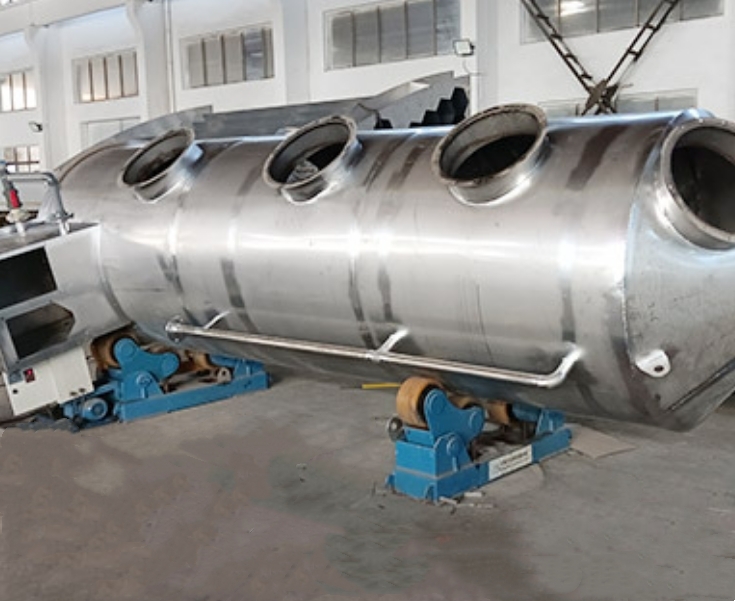

不銹鋼噴淋塔是工業(yè)廢氣處理領(lǐng)域廣泛應(yīng)用的核心設(shè)備，其防腐性能直接關(guān)系到設(shè)備的使用壽命、運行穩(wěn)定性及維護成本。要全面評估不銹鋼噴淋塔的防腐性能，需從材質(zhì)特性、工況適用性及材質(zhì)對比三個維度展開分析。
一、不銹鋼材質(zhì)的防腐機理與性能差異
不銹鋼噴淋塔之所以具備良好的防腐性能，關(guān)鍵在于其表面形成的一層致密氧化鉻鈍化膜，這層薄膜能夠有效抵御多種腐蝕性介質(zhì)的侵蝕。然而，不同牌號的不銹鋼因合金成分差異，在防腐性能上存在明顯區(qū)別。
304不銹鋼含鉻18%、鎳8%，對有機酸、堿、中性溶液及多種氣體具有良好的耐腐蝕性，在一般工業(yè)廢氣處理場景中表現(xiàn)穩(wěn)健。但其對氯離子較為敏感，當(dāng)廢氣中含氯化氫或鹽霧時，易發(fā)生點蝕，尤其在高溫或高濃度氯離子環(huán)境下腐蝕速率顯著加快。
316L不銹鋼在304基礎(chǔ)上添加了2%至3%的鉬元素，大幅提升了抗氯離子腐蝕能力，對點蝕和縫隙腐蝕的抵抗性顯著增強。其低碳特性（碳含量≤0.03%）也使其在焊接或高溫處理后更不易產(chǎn)生晶間腐蝕。在鹽霧試驗中，316L的耐腐蝕時間可達304的3至5倍。此外，2205雙相不銹鋼結(jié)合奧氏體與鐵素體的優(yōu)點，含鉻22%、鉬3%、鎳5%，在抗應(yīng)力腐蝕開裂、點蝕及縫隙腐蝕方面表現(xiàn)更為突出，是極端腐蝕環(huán)境下的優(yōu)選材質(zhì)。
二、不同工況下的防腐性能表現(xiàn)
不銹鋼噴淋塔的腐蝕速率受介質(zhì)類型與濃度、溫度與流速等多重因素影響。在處理低濃度二氧化硫、無氯廢氣的工況下，304不銹鋼使用壽命約為2至3年；若含微量氯離子（＞100mg/L），壽命將縮短至1至2年。而在含氯廢氣或中等濃度酸性廢氣處理中，316L不銹鋼壽命可達5至8年；即便在60至80℃的高溫工況下，仍可維持4至6年的使用壽命。
值得注意的是，噴淋塔的防腐性能不僅取決于材質(zhì)本身，還與設(shè)計加工質(zhì)量密切相關(guān)。焊接缺陷可能導(dǎo)致不銹鋼表面鈍化膜受損，顯著降低防腐性能；而合理的表面拋光處理可使腐蝕速率比粗糙表面低30%至50%。
三、與其他材質(zhì)噴淋塔的防腐性能對比
不銹鋼噴淋塔在防腐性能方面具有顯著優(yōu)勢。與碳鋼噴淋塔相比，碳鋼雖然機械強度高，但耐腐蝕性較差，必須依賴防腐涂層，涂層破損后易銹蝕，使用壽命一般僅為3至8年。PP（聚丙烯）噴淋塔對大多數(shù)無機酸堿具有良好的耐受性，但耐高溫性能較差（一般不超過100℃），且機械強度相對較低。玻璃鋼噴淋塔耐腐蝕性較好，但在強氧化性酸（如濃硫酸、濃硝酸）環(huán)境下性能下降，且長期使用后可能出現(xiàn)老化開裂問題。相比之下，不銹鋼噴淋塔使用壽命通常可達15至20年，遠超其他常見材質(zhì)，在極端潮濕、腐蝕工況下依然能穩(wěn)定運行，不會出現(xiàn)生銹、穿孔、泄漏等問題。
不銹鋼噴淋塔憑借其表面鈍化膜提供的物理屏障與合金元素賦予的化學(xué)穩(wěn)定性，在各類腐蝕性廢氣處理中展現(xiàn)出優(yōu)異的防腐性能。其中，304不銹鋼適用于一般腐蝕性廢氣處理工況，而316L不銹鋼則憑借鉬元素的加入，在含氯、高溫等嚴苛環(huán)境中表現(xiàn)更為出色，能夠顯著延長設(shè)備使用壽命并降低維護成本。
